APS-200主动防护网

APS-200 主动防护网（绞索网 Q250 型，国标 JT/T 1328-2020）

APS-200 是主动防护体系里的中高强度绞索网，“200” 代表抗顶破力≥200kN，常用于中等危岩、风化边坡、孤石加固，比普通 DO/08/300 钢丝绳网强度更高、延展性更好。

一、网体核心规格（Q250 绞索网 + 钢丝格栅）

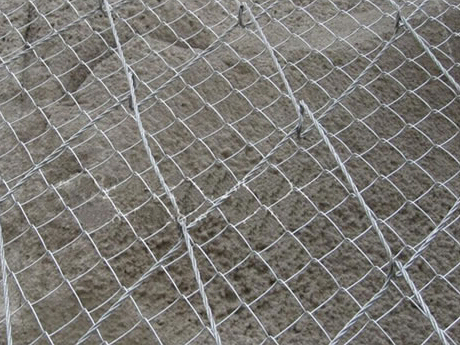

1. 主网：绞索网 Q/250/3.5×10

结构：1×3mm 高强钢绞线（3 根 3mm 钢丝捻成索）
网孔：菱形，内切圆 250mm（25cm）
网片尺寸：3.5m × 10m（宽 × 长）
材质：热镀锌 AB 级，抗拉强度 1770MPa
抗顶破力：≥200kN

2. 副网：钢丝格栅 SO/2.2/50

丝径：2.2mm 热镀锌钢丝
网孔：50×50mm
作用：覆盖在绞索网下，防止小碎石漏出、增强整体刚度

二、支撑绳与缝合绳规格

1. 横向 / 纵向支撑绳

规格：Φ16 钢丝绳（6×19+WSC）
材质：热镀锌 AB 级，1770MPa
布置：横纵间距 4.5m×4.5m，形成网格骨架

2. 边界绳（四周）

规格：Φ12mm 钢丝绳
作用：封闭网片边缘、传递拉力至锚杆

3. 缝合绳

规格：Φ8mm 钢丝绳（6×7+WSC）
作用：将绞索网、格栅网缝合固定在支撑绳上

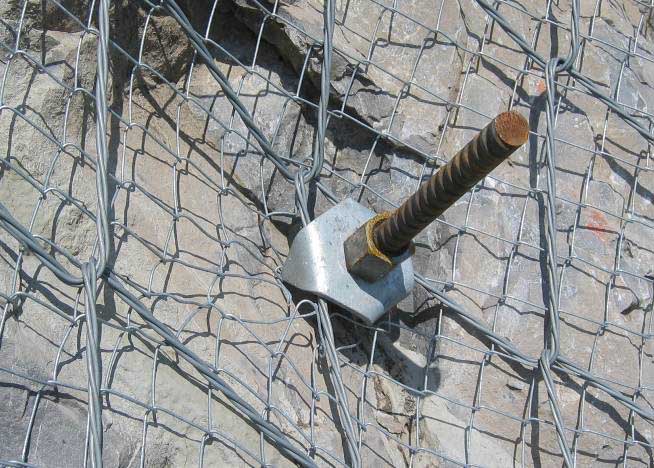

三、锚杆系统（国标配置）

1. 钢丝绳锚杆（常用）

规格：双股 Φ16 钢丝绳，长度 2.0m
抗拔力：上沿锚杆 ≥80kN，中间 / 下沿 ≥50kN

2. 钢筋锚杆（岩石坚硬时）

规格：Φ25/Φ28 螺纹钢筋（HRB400）
长度：2.0–3.0m，孔径 ≥75mm广西桂林市秀峰区人民政府

3. 锚垫板

尺寸：≥320×180×10mm，菱形带爪，固定网体、分散应力

四、APS-200 与相近型号对比

表格

项目	APS-200（绞索网）	DO/08/300（普通主动网）	GPS2000（帘式覆盖网）
抗顶破力	≥200kN	≥80kN	2000kJ（能级）
网型	Q250 绞索网 + 格栅	DO/08/300 钢丝绳网	R12/4/400 环形网 + 六边形网
支撑绳	Φ16	Φ12	Φ22 双绳
锚杆	Φ16 双股 /Φ25 钢筋	Φ12 单股	Φ28 钢绳锚杆
适用场景	中等危岩、风化边坡	浅层剥落、小孤石	高危大落石、高陡边坡
造价	中	低	高
